減薄機

立即咨詢

■ 硅、碳化物、陶瓷、玻璃、鍺、砷化鎵和其他脆性材料的研磨

■ Si/Cu、樹脂的研磨

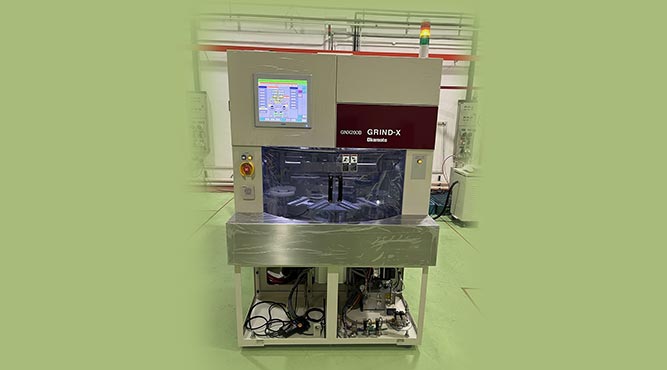

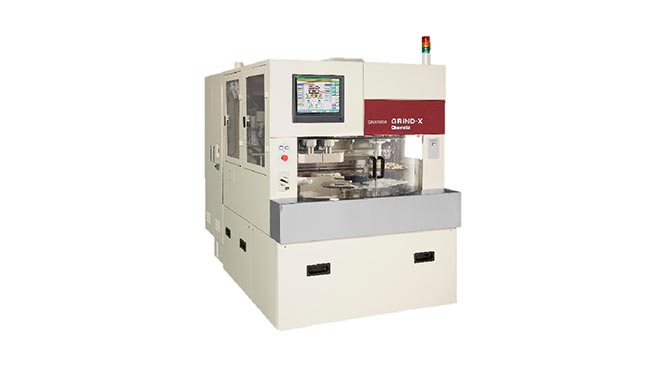

GNX200B

■ GNX200BH(可用于SiC材料的研磨)

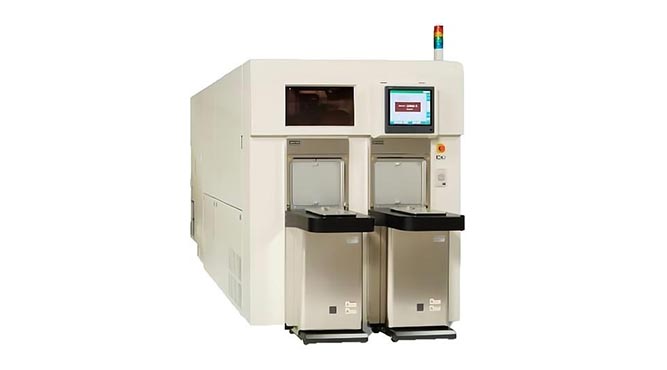

■ GNX 300B(最大可對應12英寸晶圓)

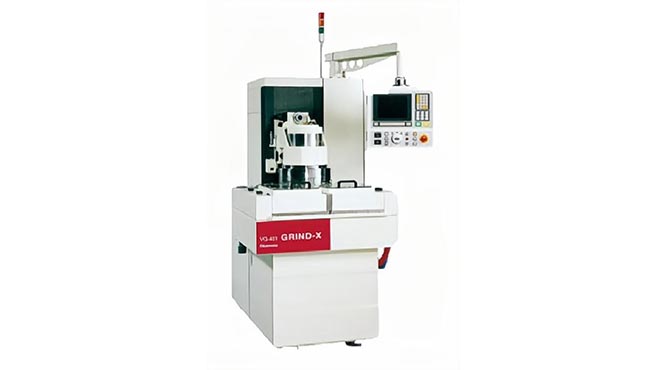

■ VG401MKII(可用于陶瓷吸盤的研磨)

擁有自己的鑄造工廠,作為核心部件的主軸及其他關鍵零部件全部自供,保證了材料的質量穩定性

 擁有百年歷史的岡本公司為磨床專業制造商,在其核心部品---主軸上具有獨特的技術&實力。

-岡本是世界主要精密磨床核心部品---<主軸>供應商,供應全球知名精密磨床廠家。

-AL2O3,ALN等硬度羅高的材質,對于主軸等核心部件的剛性要求極高。

岡本也是靜電卡盤產品專業的設備供應商。

-在超純AL2O3,ALN等材質,特別是大尺寸超平滑研磨工藝上被廣泛使用。


特殊工藝設計的不可替代性

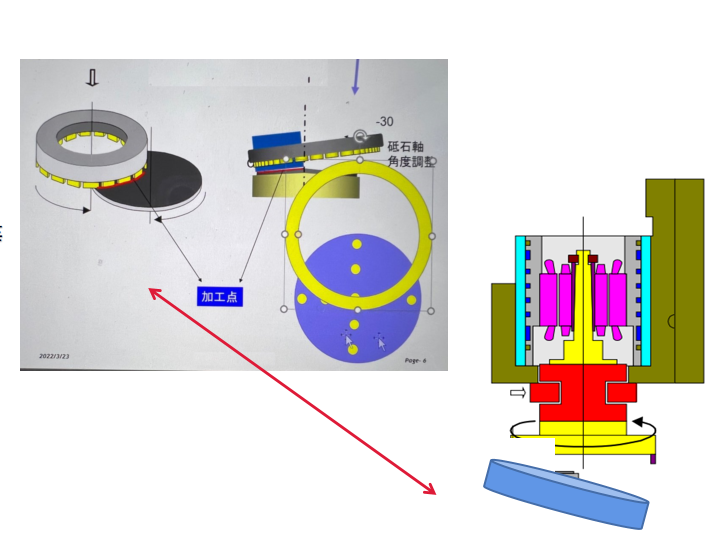

■ 岡本的研磨主軸帶角度調節功能。

-可針對高精密大尺寸等特殊工件局部部位有針對性研磨。

-靈活應對<異形-中凸\中凹>等工件。

-研磨精度更高&更穩定&更靈活。

■ 磨削負荷波動很小。

■ 配備在線量?jī)x,時時在線監測工件厚度(雙探針型)。

■ 破碎層和外周崩邊達到極小。

■ 其他廠商多為<工作臺角度調節>


運營成本優勢明顯

-良品率高。

-主軸等核心部件穩定性高&使用壽命長。

-砂輪磨損量小,使用效率更高:磨料|粒徑|結合劑三大核心技術+全球使用業績。


■ 砂輪主軸采用高剛性空氣軸承和大功率研磨主軸,研磨剛性更大。

■ 磨削精度高,穩定性好。

■ 高剛性支撐。

-支撐磨削主軸的機械單元由高剛性鐵鑄件制成。該機構可承受重型磨削時的機械沖擊。

-主軸垂直導軌高剛性直線滾子導軌-接觸面積更大、承載負荷大、靈敏度高。

 采用雙研磨軸,旋轉工作臺,機器人上下料,大大提高了生產效率。


工作臺采用高剛性空氣軸承,通過交流伺服電機驅動和蝸桿變速實現穩定工作。

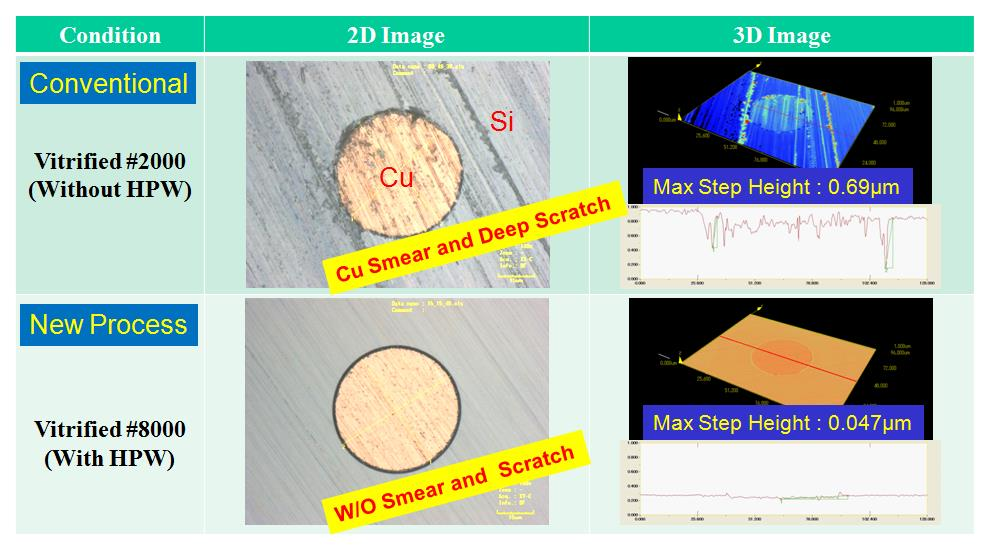

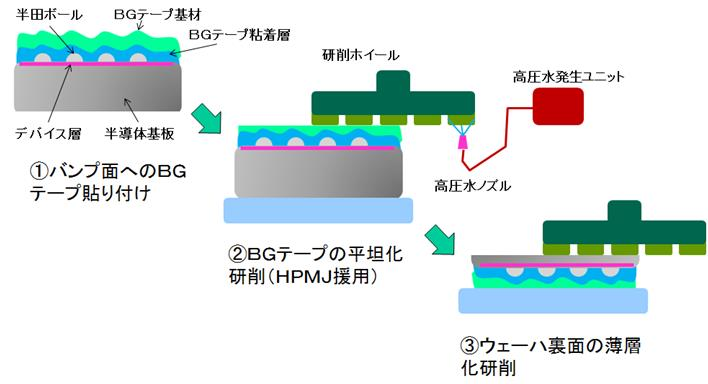

配備高壓噴射裝置的研磨例:

硅/銅研磨

樹脂研磨



主軸轉速:最大1800min-(120Hz)

主軸軸承:空氣軸承

主軸快速度進給:180mm/min

主軸磨削速度:最大999um/min


工作臺直徑400mmΦ

工作臺軸承空氣軸承

真 空 卡 盤陶瓷卡盤

卡具真空

工作臺轉速1-200min-1

工作臺電機交流伺服電機3.0kW
